Co 90° LR (Long Radius Elbow) và Co 90° SR (Short Radius Elbow) là gì?

Co 90° (Khuỷu Tay 90°) là gì?

Trong các hệ thống đường ống công nghiệp, Co 90° hay còn gọi là Cút 90° là phụ kiện quan trọng được sử dụng để thay đổi hướng dòng chảy. Được ứng dụng phổ biến trong nhiều ngành như dầu khí, hóa chất, cấp nước, và xây dựng. Co 90° có hai loại chính: Co 90° LR (Long Radius Elbow) và Co 90° SR (Short Radius Elbow). Việc hiểu rõ hai loại khuỷu tay này giúp lựa chọn đúng sản phẩm cho từng ứng dụng và tối ưu hóa hiệu quả của hệ thống.

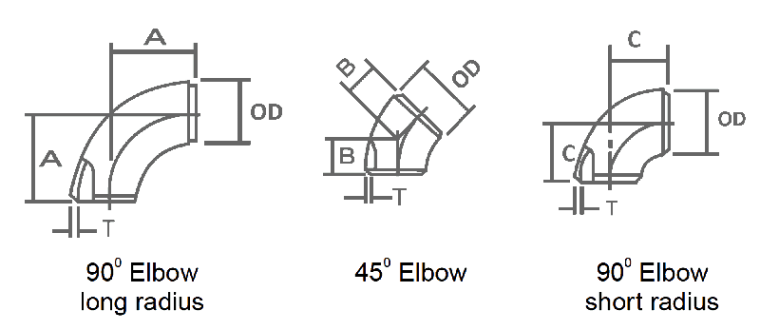

1. Co 90° LR (Long Radius Elbow) - Khuỷu Tay Bán Kính Dài

Co 90° LR là loại khuỷu tay có bán kính cong lớn hơn, thường bằng 1,5 lần đường kính ngoài của ống. Với thiết kế bán kính dài này, co 90° LR mang lại những lợi ích sau:

- Giảm áp lực dòng chảy: Nhờ bán kính lớn, dòng chảy ít bị thay đổi đột ngột, giảm bớt lực cản, và ít gây hiện tượng sụt áp. Điều này lý tưởng cho các hệ thống yêu cầu lưu lượng lớn và giảm áp lực.

- Giảm tổn thất áp suất: Loại co này ít gây mất áp suất hơn khi dòng chảy chuyển hướng, phù hợp với các hệ thống dài và yêu cầu áp suất ổn định.

- Tăng độ bền: Co 90° LR ít chịu tác động mạnh từ dòng chảy nên tuổi thọ cao hơn, được ưu tiên trong các ngành công nghiệp có áp lực và lưu lượng cao.

 Ứng Dụng của Co 90° LR:

- Sử dụng trong hệ thống đường ống dầu khí, hóa chất và năng lượng.

- Các hệ thống yêu cầu lưu lượng lớn và ổn định.

- Các hệ thống với khả năng chịu mài mòn cao, đặc biệt là trong các ứng dụng công nghiệp và sản xuất.

 2. Co 90° SR (Short Radius Elbow) - Khuỷu Tay Bán Kính Ngắn

Co 90° SR là loại khuỷu tay có bán kính cong nhỏ hơn, chỉ bằng 1 lần đường kính ngoài của ống. Thiết kế này phù hợp cho những không gian chật hẹp, cần chuyển hướng dòng chảy nhanh chóng.

- Tiết kiệm không gian: Với bán kính cong nhỏ, co 90° SR dễ lắp đặt trong các không gian hạn chế và đường ống nhỏ gọn.

- Chi phí thấp: So với co 90° LR, co 90° SR thường có giá thấp hơn, thích hợp cho các hệ thống ít đòi hỏi về lưu lượng hoặc không cần áp lực cao.

- Áp lực cao hơn: Do bán kính ngắn, dòng chảy bị thay đổi hướng nhanh chóng, dẫn đến tăng áp lực tại khuỷu tay. Cần lưu ý khi sử dụng co này trong các hệ thống áp suất cao.

 Ứng Dụng của Co 90° SR:

- Phù hợp với các hệ thống đường ống hạn chế không gian, chẳng hạn như trong thiết bị gia đình hoặc hệ thống ống nhỏ.

- Các hệ thống với yêu cầu chuyển hướng gấp khúc và không đòi hỏi lưu lượng lớn.

- Thường được dùng trong các hệ thống chi phí thấp, ít yêu cầu về độ bền hoặc lưu lượng.

 3. So sánh Co 90° LR và Co 90° SR

Việc lựa chọn giữa co 90° LR và co 90° SR phụ thuộc vào nhu cầu cụ thể của từng hệ thống. Nếu cần lưu lượng ổn định và hệ thống có đủ không gian, co 90° LR là lựa chọn tối ưu. Trong khi đó, co 90° SR thích hợp cho những không gian chật hẹp và chi phí thấp. Hy vọng bài viết đã cung cấp thông tin hữu ích giúp bạn hiểu rõ hơn về hai loại khuỷu tay bán kính dài và ngắn này trong thiết kế và thi công hệ thống đường ống.
