Mặt bích là gì? Những loại mặt bích phổ biến

Mặt bích là một trong những phụ kiện quan trọng được sử dụng rộng rãi trong các hệ thống đường ống, nồi hơi và hệ thống dẫn khí. Vậy mặt bích là gì và những loại mặt bích nào được sử dụng phổ biến nhất hiện nay? Cùng Thép Gia Tín tìm hiểu chi tiết trong bài viết dưới đây.

 I. Mặt bích là gì?

Mặt bích là một phụ kiện cơ khí có dạng hình tròn hoặc vuông, được sử dụng để kết nối các đoạn ống lại với nhau hoặc kết nối ống với các thiết bị khác như van, máy bơm. Chức năng chính của mặt bích là tạo ra một điểm nối chắc chắn và kín, giúp đảm bảo an toàn và hiệu quả cho hệ thống ống dẫn.

Mặt bích thường được sản xuất từ các loại vật liệu như thép carbon, tinox 304, 316... Tùy thuộc vào yêu cầu kỹ thuật và môi trường sử dụng, việc lựa chọn chất liệu sẽ ảnh hưởng đến hiệu suất và độ bền của mặt bích.

 II. Những loại mặt bích phổ biến

Hiện nay, trên thị trường có nhiều loại mặt bích khác nhau, mỗi loại có thiết kế và ứng dụng riêng biệt. Dưới đây là một số loại mặt bích phổ biến, luôn có sẵn tại cửa hàng Thép Gia Tín:

1. Phân loại theo kiểu bề mặt

   - Mặt bích bề mặt nâng (Raised Face - RF): Có phần bề mặt được nâng cao, giúp tạo áp lực tốt hơn khi nén gioăng, thường được sử dụng trong các hệ thống có áp suất trung bình và cao.

   - Mặt bích bề mặt phẳng (Flat Face - FF): Toàn bộ bề mặt tiếp xúc phẳng, thường được sử dụng trong các hệ thống áp suất thấp, đặc biệt khi kết nối với các thiết bị có bề mặt phẳng để tránh lực ép quá mức.

   - Mặt bích kiểu vòng (Ring Type Joint - RTJ): Được thiết kế với một rãnh vòng để sử dụng với gioăng kim loại, phù hợp cho các hệ thống có áp suất và nhiệt độ rất cao, giúp tăng độ kín khít và bền bỉ.

2. Phân loại theo kiểu kết nối

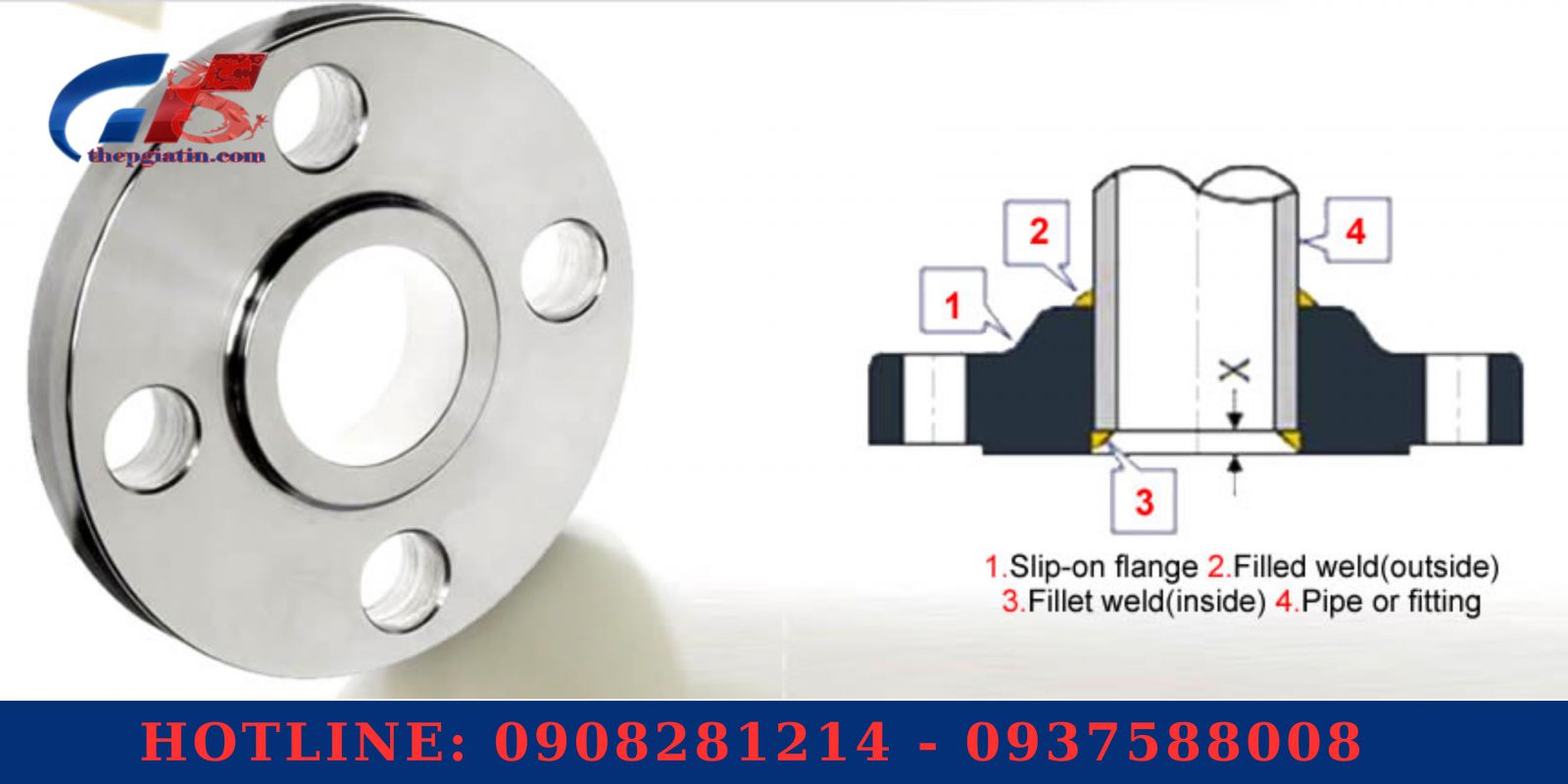

   2.1. Mặt bích hàn trượt (Slip-on Flange)

Mặt bích hàn trượt có cấu tạo đơn giản, dễ lắp đặt. Nó được trượt vào đường ống và sau đó được hàn ở cả hai đầu, giúp tạo ra một kết nối chắc chắn. Loại mặt bích này thường được sử dụng trong các hệ thống áp suất thấp đến trung bình.

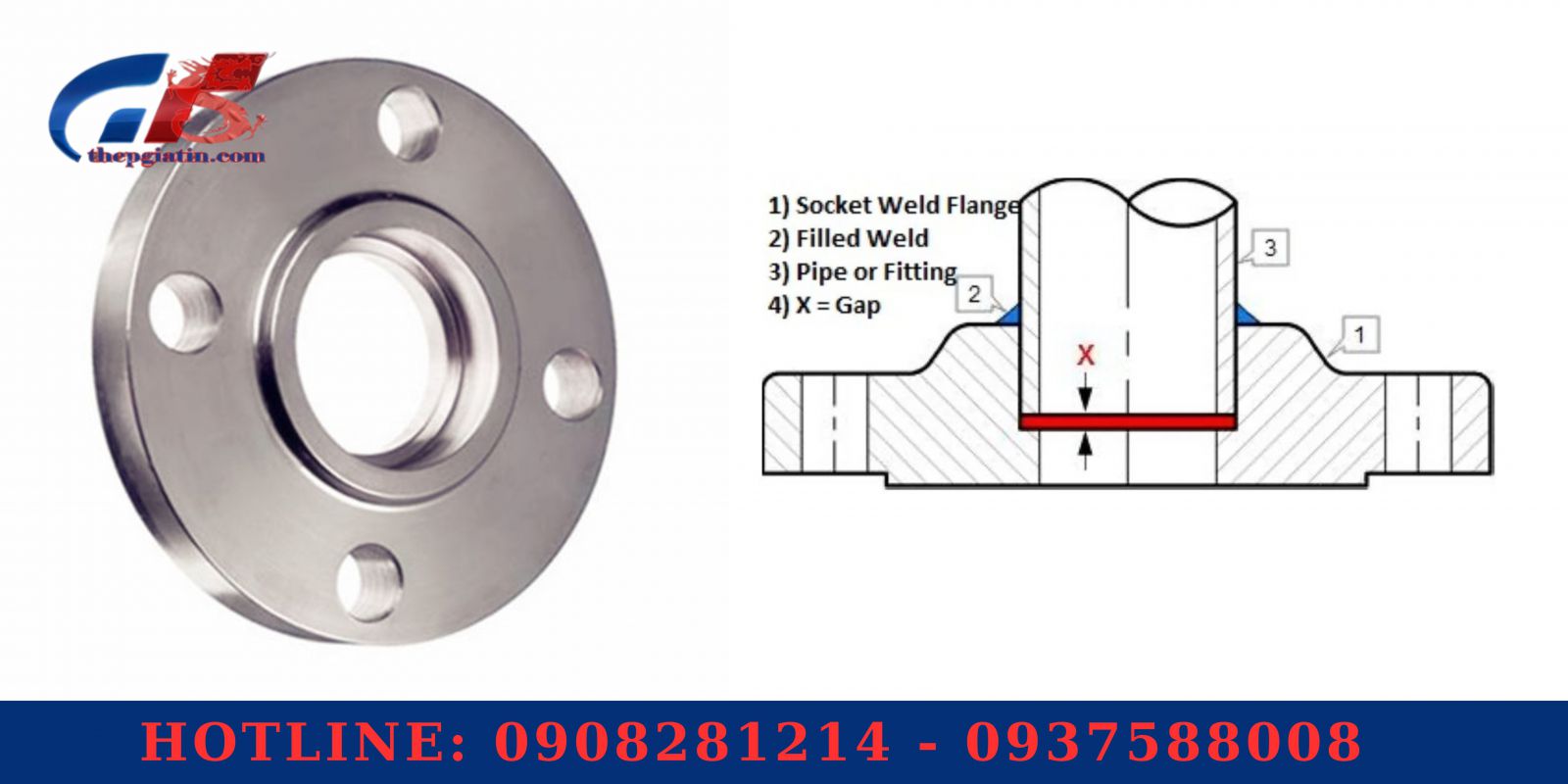

 2. Mặt bích hàn bọc (Socket Weld Flange)

Mặt bích hàn lồng tương tự như mặt bích hàn trượt (Slip-on Flange) trong thiết kế. Nhưng lỗ khoan có gờ để chặn đường ống. Mặt bích hàn bọc thường được sử dụng cho các hệ thống ống nhỏ với áp suất trung bình hoặc cao, đặc biệt trong các ứng dụng không yêu cầu dòng chảy chất lỏng quá lớn. Ưu điểm của loại mặt bích này là có độ bền và độ kín khít tốt.

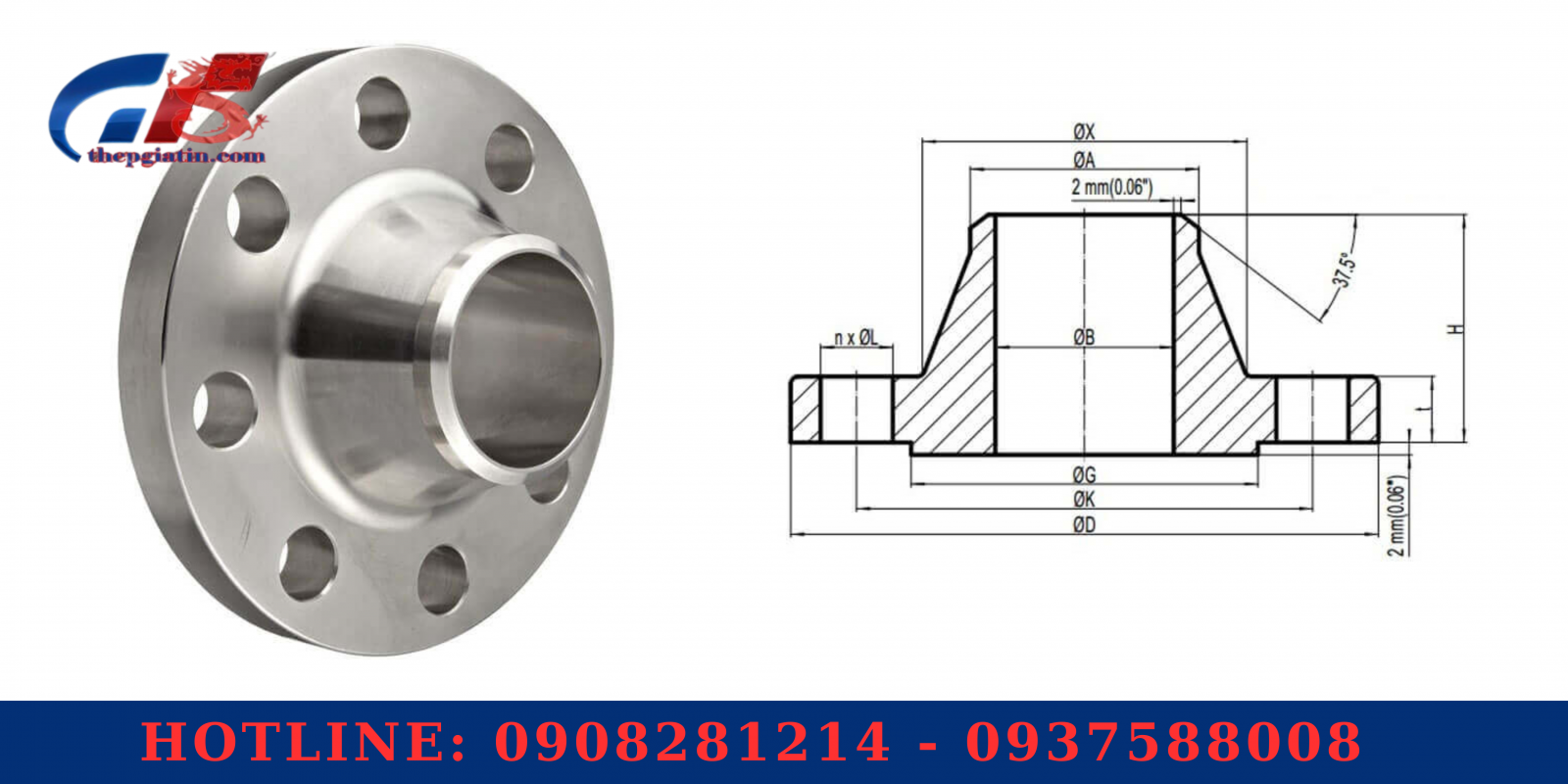

3. Mặt bích hàn cổ (Weld Neck Flange)

Mặt bích hàn cổ có thiết kế đặc biệt với phần cổ dài và được hàn trực tiếp vào ống. Nhờ thiết kế này, nó giúp giảm thiểu nguy cơ bị rò rỉ và thích hợp cho các hệ thống áp suất cao hoặc nhiệt độ cao.

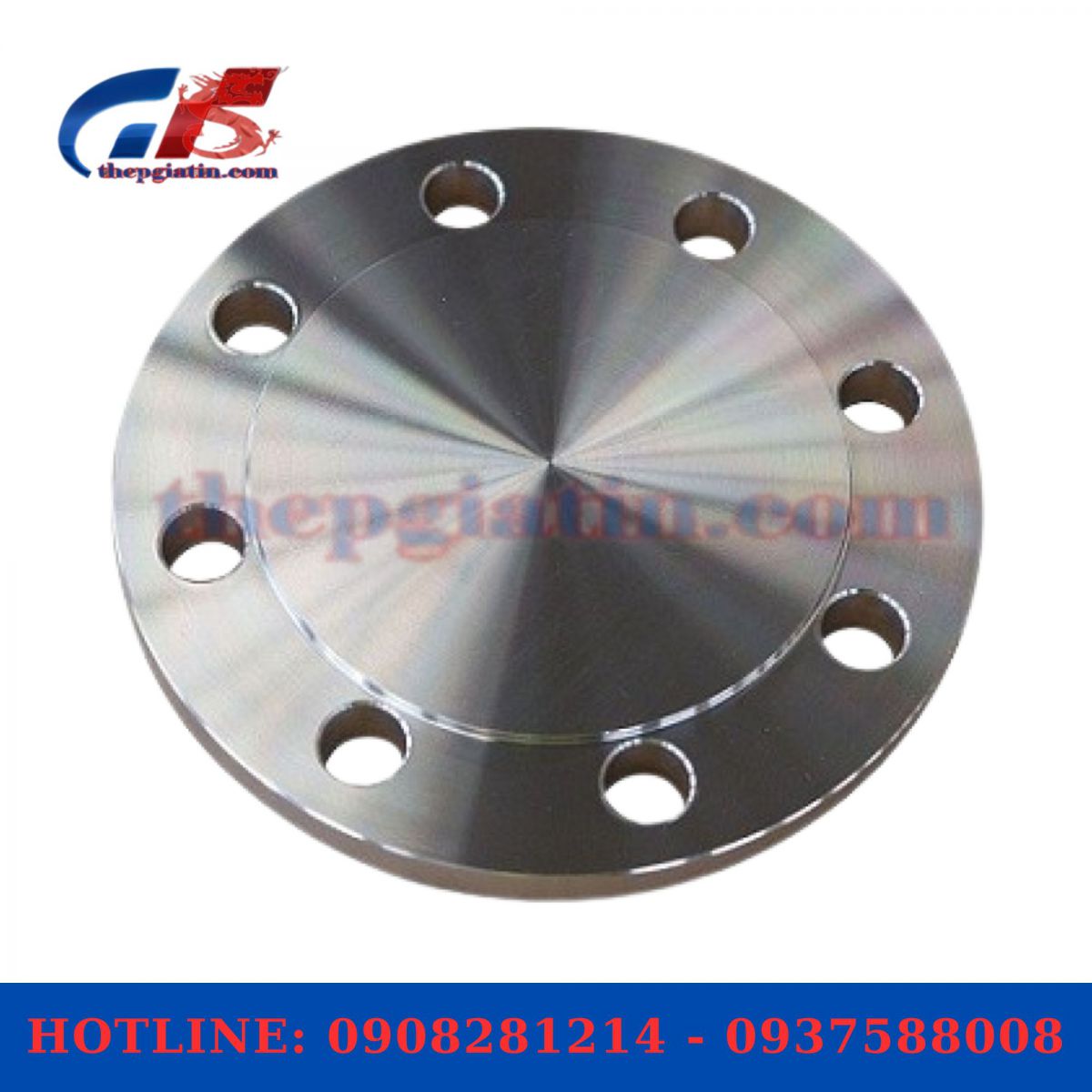

4. Mặt bích mù (Blind Flange)

Mặt bích mù hay còn gọi là mặt bích đặc (Blind flange) được sử dụng ở cuối đường ống thay thế cho nắp bịt với mục đích ngăn dòng chảy. Với thiết kế kết nối với đường ống bằng bulong nhằm thuận tiện cho việc tháo lắp và vệ sinh đường ống.

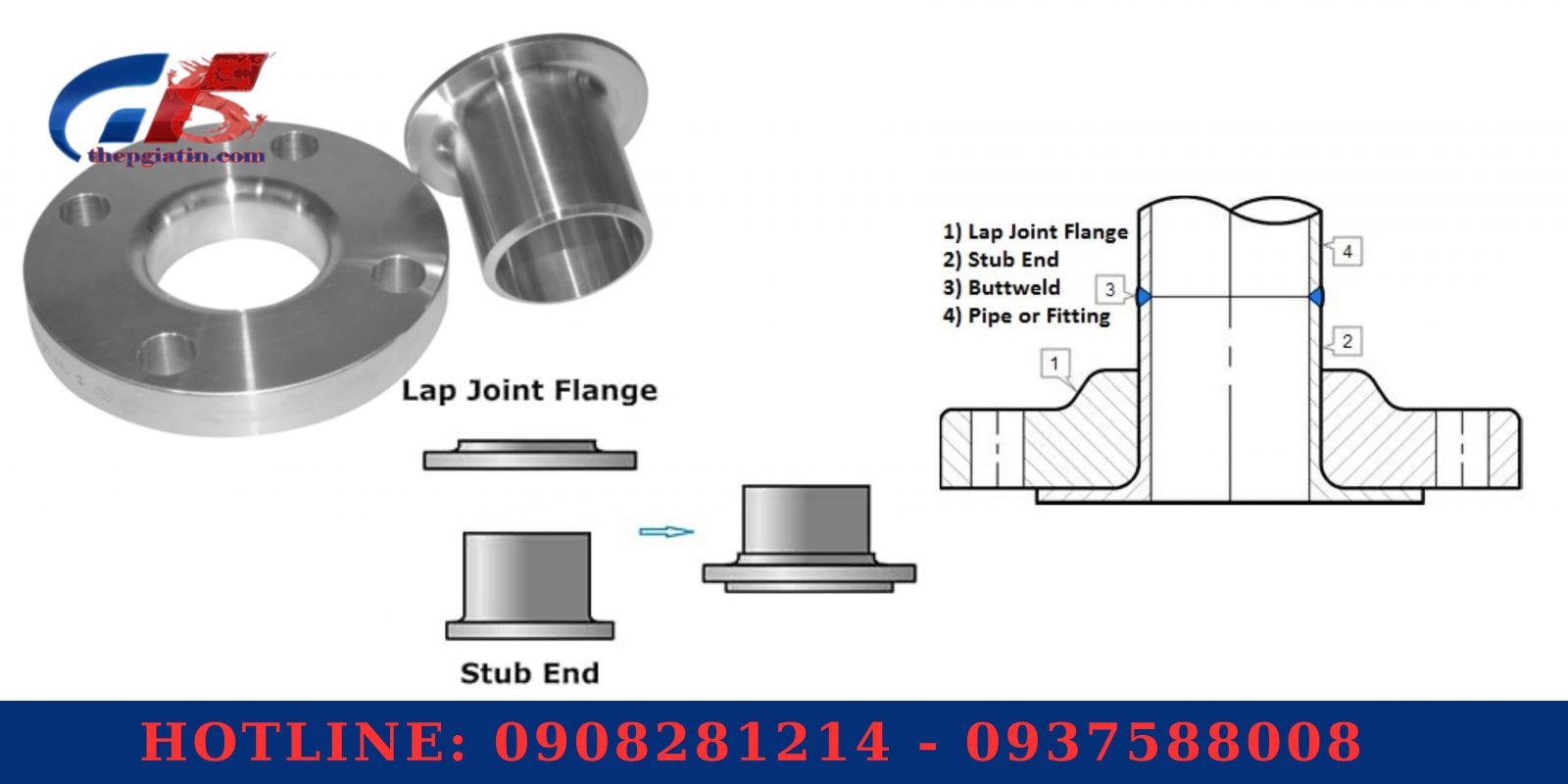

5. Mặt bích lắp ghép (Lap Joint Flange)

Mặt bích lắp ghép (Lap Joint Flange) là loại mặt bích không được hàn trực tiếp vào ống mà sử dụng kèm với một đoạn ống ngắn gọi là "Stub End". Mặt bích này có thể xoay tự do quanh ống, giúp dễ dàng căn chỉnh khi lắp đặt và tháo rời mà không cần phải hàn cố định. Loại mặt bích này phù hợp cho các hệ thống cần tháo lắp thường xuyên và thường được sử dụng trong các ứng dụng áp suất thấp và không đòi hỏi độ kín cao.. Đặc điểm nổi bật của loại mặt bích này là khả năng di chuyển tự do quanh ống, giúp dễ dàng căn chỉnh khi lắp đặt.

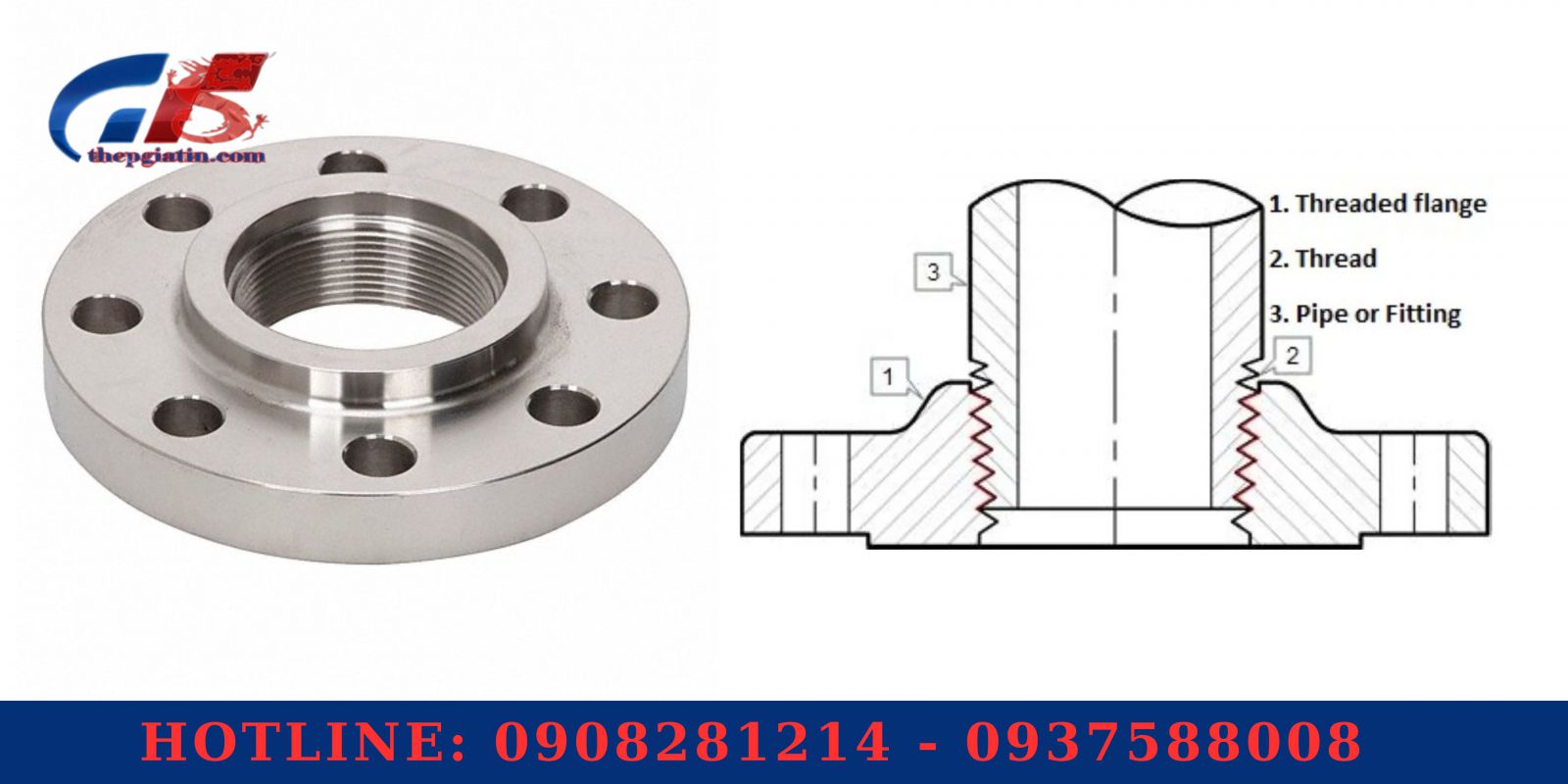

7. Mặt bích ren (Threaded Flange)

Mặt bích ren được thiết kế với các đường ren bên trong, cho phép nó gắn trực tiếp vào đường ống mà không cần phải hàn. Loại mặt bích này phù hợp với các hệ thống áp suất thấp và nơi mà việc hàn không được phép hoặc khó thực hiện.

Ngoài ra, để đảm bảo an toàn và hiệu suất, bạn cần lưu ý đến chất liệu mặt bích (thép, inox. Trong đó mặt bích inox thường được lựa chọn nhiều hơn vì độ bền và vệ sinh). Bên cạnh đó, các mặt bích cần phải tuân thủ các tiêu chuẩn chất lượng quốc tế như BS, JIS, DIN và ANSI là các tiêu chuẩn mặt bích phổ biển nhất đang hiện hành được sử dụng rộng rãi ở Việt Nam và nhiều nơi trên thế giới để phù hợp với tính chất yêu cầu của dự án. Bạn có thể tìm hiểu thêm về các tiêu chuẩn này ở đây:

>>Các tiêu chuẩn mặt bích phổ biến hiện nay

Mặt bích đóng vai trò quan trọng trong các hệ thống đường ống công nghiệp. Việc lựa chọn loại mặt bích phù hợp không chỉ giúp nâng cao hiệu quả hoạt động mà còn đảm bảo an toàn cho toàn bộ hệ thống. Nếu bạn đang cần tìm kiếm các loại mặt bích chất lượng, đừng ngần ngại liên hệ với Thép Gia Tín để được tư vấn và hỗ trợ tốt nhất.
