1.  Mặt bích Spectacle Blind

Mặt bích Spectacle Blind được thiết kế để ngăn chặn hoàn toàn dòng chảy trong đường ống hoặc cho phép dòng chảy qua bằng cách thay đổi giữa phần mù (blind) và phần mở (spacer).

- Ứng dụng: Được sử dụng khi cần tạm thời ngừng dòng chảy hoặc kiểm tra hệ thống đường ống mà không cần tháo mặt bích ra.

- Cấu tạo: Gồm hai phần, một phần mù và một phần hở, thường có hình dạng giống kính mắt (spectacle).

Ưu điểm: An toàn, dễ vận hành.

​

2. Spades & Ring Spacers

​

Spades và Ring Spacers về cơ bản giống như Spectacle Blinds gồm 2 thành phần là đĩa mù (Spades) & đĩa rỗng (Ring Spacer). Nhưng khác nhau ở chỗ Spades & Ring Spacers là 2 thành phần mặt bích tách rời và KHÔNG dính liền với nhau như Spectacle Blinds

Khi cần bảo trì hệ thống, người ta sẽ thay thế Ring Spacer bằng Spade bằng cách tháo một nửa số bu long ra và đặt Spade (hoặc Ring Spacer) vào vị trí thay thế, sau đó tiến hành lắp ráp lại và siết chặt các bu lông.

- Ứng dụng: Chủ yếu trong các hệ thống đường không thường xuyên bảo dưỡng.3

 3. Mặt bích Orifice
​​​​​​
Mặt bích Orifice được sử dụng trong hệ thống đo lưu lượng dòng chất lỏng hoặc khí. Loại mặt bích này là một cặp bích luôn đi đôi với nhau, với các lỗ để đo áp suất trước và sau lỗ màng (orifice plate) nhằm tính toán lưu lượng qua ống.

Ứng dụng: Chủ yếu trong các hệ thống đo lường và kiểm tra lưu lượng trong các nhà máy lọc dầu, khí và các ngành công nghiệp nặng.

Cấu tạo: Kết hợp với đĩa orifice và thường có ren hoặc các lỗ dành cho đầu đo áp suất.

Ưu điểm: Đo lường chính xác, cấu tạo đơn giản.

Nhược điểm: Dễ bị tắc nghẽn nếu chất lỏng chứa nhiều tạp chất.

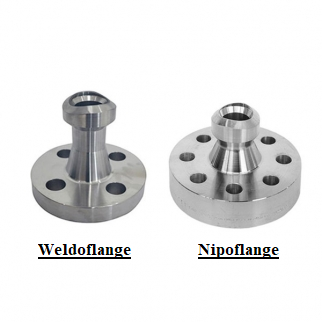

  4. Mặt Bích Weldoflange / Nipoflange

​

Đây là sự kết hợp giữa mặt bích và một dạng fittings - nối rẽ nhánh (weldolet hoặc nipolet), hai thành phần này được sản xuất liền khối (không hàn).

Weldoflange và Nipoflange thường được sử dụng trong các kết nối nhánh với áp suất cao và nhiệt độ lớn.

- Weldoflange: Được thiết kế để kết nối đường ống mà không cần đến một phụ kiện khác, giảm thiểu rủi ro rò rỉ tại mối hàn.
- Nipoflange: Có thêm một đoạn ống nối liền với mặt bích, thường dùng để hàn trực tiếp với ống chính.

5. Mặt Bích Groove Flanges và Tongue Flanges

 Mặt bích Groove và Tongue được thiết kế với các rãnh (groove) và lưỡi (tongue) để đảm bảo kết nối chặt chẽ, khớp hoàn toàn với nhau và chống rò rỉ. Loại mặt bích này thường được sử dụng chủ yếu  cho nắp máy bơm hoặc nắp van.

​

 6. Mặt Bích Mở Rộng (Expander Flange)
 Mặt bích mở rộng đúng như cái tên dùng để tăng kích thước đường ống. Mặt bích này được thiết kế với 2 đầu không bằng nhau. Trong đó, đầu nối mặt bích sẽ có đường kính nhỏ hơn đầu còn lại ( đầu mở rộng). Đây là giải pháp thay thế, và đơn giản hơn việc sử dụng mặt bích cổ hàn và bầu giảm (côn thu).

​

7. Mặt Bích Giảm (Reducing Flange )
Mặt bích Giảm có công dụng ngược lại so với mặt bích mở rộng, đầu nối mặt bích sẽ to hơn đầu nối ống. Loại mặt bích này dùng để giảm kích thước đường ống.

​

Việc chọn loại mặt bích phù hợp sẽ giúp doanh nghiệp tối ưu hóa hoạt động và đảm bảo an toàn cho hệ thống của mình.
