Phân loại và nguyên lý hoạt động của các loại Van Công Nghiệp

Van công nghiệp có chức năng cơ bản là kiểm soát lưu lượng chất lỏng, khí hoặc hơi trong các hệ thống đường ống. Dựa trên cấu tạo và cách thức hoạt động, van công nghiệp được chia thành nhiều loại với đặc điểm kỹ thuật và nguyên lý hoạt động riêng biệt, phù hợp cho các ứng dụng cụ thể. Mỗi loại van có những ưu điểm và nhược điểm riêng trong việc điều khiển lưu lượng, áp suất và nhiệt độ.

 Các loại van phổ biến trong hệ thống công nghiệp bao gồm:

-Van cầu (Globe Valve)

- Van bướm (Butterfly Valve)

- Van bi (Ball Valve)

- Van cổng (Gate Valve)

- Van một chiều (Check valve)

1. Van Cầu (Globe Valve)

a. Cấu tạo

Van cầu có cấu tạo với một đĩa van di chuyển lên xuống trên trục van, điều chỉnh dòng chảy bằng cách thay đổi diện tích lỗ van. Đĩa van thường có hình tròn và di chuyển vuông góc với dòng chảy.

 b. Nguyên lý hoạt động

Van cầu hoạt động dựa trên cơ chế nâng hạ đĩa van theo chiều dọc để điều chỉnh lưu lượng dòng chảy. Khi van mở một phần, dòng chảy sẽ bị điều chỉnh theo diện tích mở của đĩa. Điều này giúp van cầu điều tiết chính xác lưu lượng và áp suất trong hệ thống.

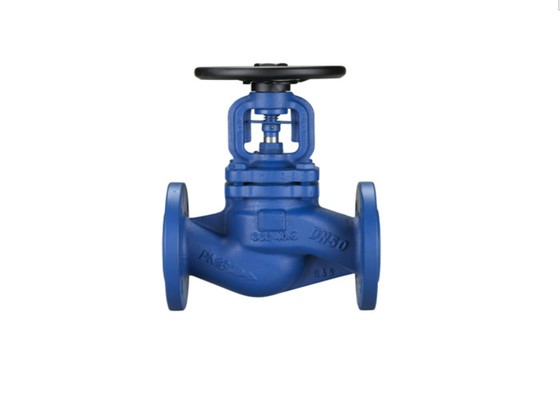

1.1 Hình ảnh Van cầu

 c. Ứng dụng

Van cầu thường được sử dụng trong các hệ thống đòi hỏi sự kiểm soát lưu lượng chính xác, như trong hệ thống cấp nước, dầu khí, và xử lý hơi. Tuy nhiên, do dòng chảy bị chuyển hướng khi đi qua van, van cầu có độ cản trở dòng chảy lớn hơn so với các loại van khác.

2. Van Bướm (Butterfly Valve)
Có 2 loại van bướm là Van bướm Tay Quay và Van bướm Tay Gạt. Trong đó, Van Tay Gạt thường dùng cho hệ thống đường ống có đường kính danh nghĩa nhỏ hơn 250mm, với áp lực trong đường ống nhỏ hơn 16k. Van Tay Quay dùng cho cho hệ thống đường ống có đường kính danh nghĩa lớn, với áp lực trong đường ống cao.

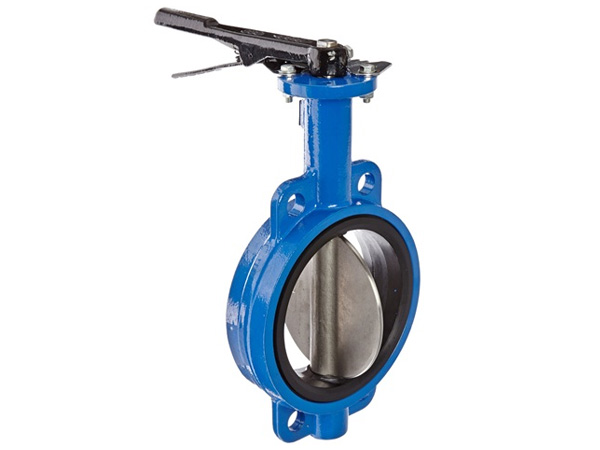

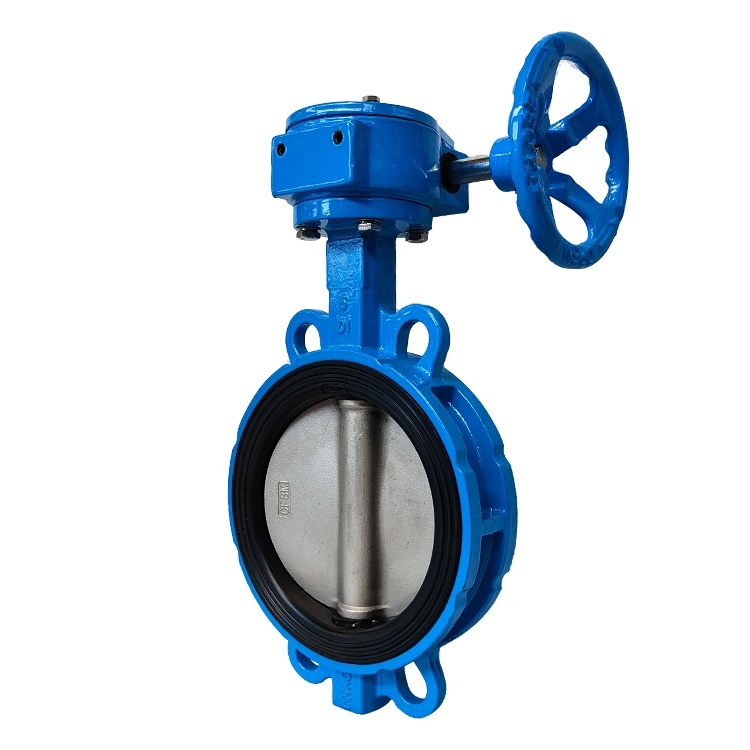

2.1 Hình ảnh Van bướm tay quay (bên trái) và Van bướm tay gạt (bên phải)

Van bướm được thiết kế với tính năng đóng/mở nhanh chóng, tiết kiệm không gian lắp đặt. Van bướm được sử dụng để điều chỉnh dòng chảy của chất lỏng trong đường ống. Cách hoạt động của van bướm dựa trên việc mở và đóng cánh bướm xoay để kiểm soát dòng chảy – tương đồng với van bi.

 a. Cấu tạo

Van bướm có cấu tạo đơn giản với một đĩa hình tròn (cánh bướm) nằm giữa thân van. Đĩa có thể xoay quanh trục để điều chỉnh hoặc ngăn dòng chảy.

 b. Nguyên lý hoạt động

Van bướm hoạt động theo cơ chế xoay đĩa. Khi xoay đĩa vuông góc với dòng chảy, van sẽ đóng hoàn toàn; khi đĩa song song với dòng chảy, van mở hoàn toàn. Van bướm có thể mở và đóng nhanh chóng, ít tiêu tốn năng lượng và không yêu cầu lực lớn.

 c. Ứng dụng

Van bướm thích hợp cho các hệ thống cần điều chỉnh lưu lượng như hệ thống HVAC, cấp thoát nước, xử lý nước và nhiều ứng dụng khác. Van có ưu điểm là giá thành thấp, trọng lượng nhẹ và dễ dàng lắp đặt. Tuy nhiên, khả năng làm kín không hoàn hảo so với van bi hoặc van cầu.

3. Van Bi (Ball Valve)

 a. Cấu tạo

Van bi có cấu tạo đơn giản với một quả bi rỗng bên trong thân van. Quả bi này có thể xoay quanh trục để điều chỉnh dòng chảy. Khi lỗ trên bi thẳng hàng với dòng chảy, chất lỏng có thể đi qua van; khi bi xoay 90 độ, dòng chảy sẽ bị chặn lại.

 b. Nguyên lý hoạt động

Van bi hoạt động dựa trên cơ chế xoay của bi, cho phép điều chỉnh nhanh dòng chảy với thao tác xoay 90 độ của tay van hoặc bộ điều khiển tự động. Đây là loại van có khả năng đóng mở nhanh, ít tốn lực và khả năng làm kín tốt.

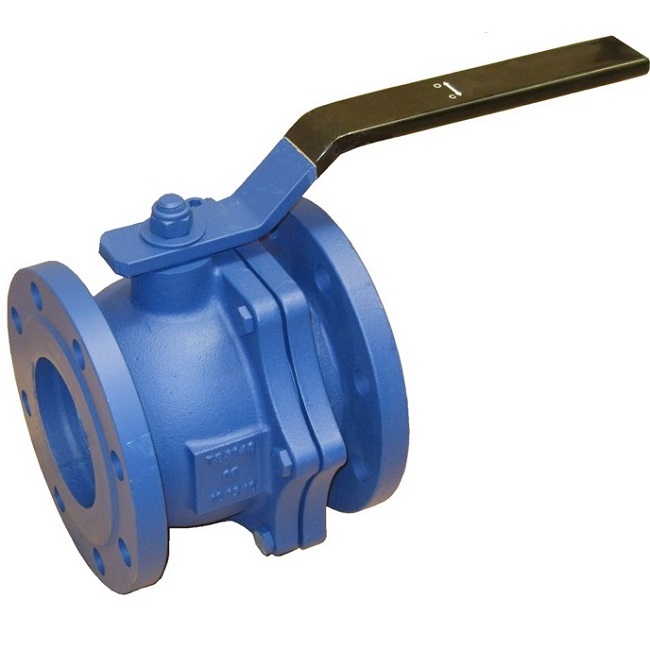

3.1 Hình ảnh Van bi nối bích

 c. Ứng dụng

Van bi được sử dụng rộng rãi trong các hệ thống cần điều chỉnh hoặc ngắt dòng nhanh chóng, như trong ngành dầu khí, hóa chất, và hệ thống cấp nước. Ưu điểm của van bi là độ bền cao, dễ dàng vận hành và có thể làm kín tuyệt đối.

4. Van Cổng (Gate Valve)

 a. Cấu tạo

Van cổng có một tấm cổng (disc) dạng phẳng hoặc hình nêm nằm ngang, hoạt động bằng cách di chuyển lên xuống để kiểm soát dòng chảy. Khi van mở, cổng được nâng lên để dòng chảy qua; khi đóng, cổng sẽ hạ xuống và chặn dòng chảy.

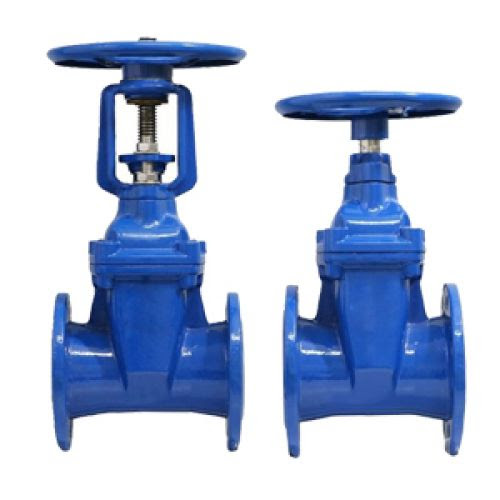

4.1 Hình ảnh Van ty nổi (bên trái) và Van ty chìm (bên phải)

 b. Nguyên lý hoạt động

Van cổng hoạt động theo nguyên tắc nâng hạ cổng, thường được sử dụng cho các ứng dụng yêu cầu đóng hoặc mở hoàn toàn dòng chảy. Tuy nhiên, van cổng không được thiết kế để điều chỉnh lưu lượng, vì khi để nửa mở, dòng chảy có thể gây xói mòn cổng và các bộ phận bên trong.

c. Ứng dụng

Van cổng thường được sử dụng trong các hệ thống ống dẫn lớn như hệ thống cấp nước, hệ thống xử lý nước thải và trong ngành dầu khí. Loại van này có ưu điểm là khả năng đóng mở hoàn toàn, ít cản trở dòng chảy và chịu được áp suất cao.

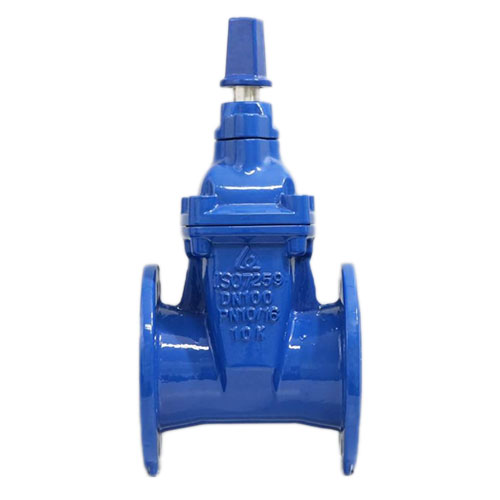

4.2 Hình ảnh Van ty chìm nắp chụp

5. Van Một Chiều (Check Valve)

a. Cấu tạo và phân loại

Van 1 chiều được thiết kế để cho phép dòng chảy chỉ theo một hướng và ngăn dòng chảy ngược lại. Van này thường được sử dụng để bảo vệ máy bơm, máy nén khí và các thiết bị khác khỏi hư hại do dòng chảy ngược.

Van 1 chiều có hai loại chính là:

• Van 1 chiều lá lật (Swing Check Valve): Có cấu tạo đơn giản với một đĩa hình tròn được gắn trên bản lề. Đĩa van sẽ tự động đóng lại khi dòng chảy ngừng hoặc chảy ngược.
• Van 1 chiều lò xo (Spring Check Valve): Có một đĩa van gắn với lò xo. Lò xo này giúp đĩa van tự động đóng lại khi dòng chảy ngừng và ngăn không cho chất lỏng chảy ngược.

5.1 Hình ảnh Van một chiều lá lật


5.2 Hình ảnh Van một chiều lò xo

b. Nguyên lý hoạt động

• Van 1 chiều lá lật hoạt động dựa trên nguyên tắc trọng lực và dòng chảy. Khi có dòng chảy qua van, đĩa sẽ mở. Khi dòng chảy ngừng, đĩa sẽ tự động hạ xuống và đóng lại.
• Van 1 chiều lò xo hoạt động tương tự nhưng sử dụng lò xo để giữ đĩa van luôn ở trạng thái đóng khi không có dòng chảy. Khi áp lực dòng chảy đủ lớn, lò xo nén lại và cho phép dòng chảy qua.

c. Ứng dụng

• Van 1 chiều lá lật được sử dụng trong các hệ thống dẫn nước và xử lý nước thải.
• ơn.
• Van 1 chiều lò xo thường được sử dụng trong các hệ thống khí nén, máy bơm và các hệ thống có yêu cầu về độ kín cao.

Bên cạnh các phân loại Van về hình dạng kể trên, người dùng cần lưu ý đến chất liệu Van để phù hợp với mục đích sử dụng và tiết kiệm chi phí. Các loại van thường được sản xuất với các chất liệu sau đây:

• Van gang: Đây là loại van phổ biến nhất và được sản xuất hoàn toàn từ gang. Thường được áp dụng trong các dự án liên quan đến cấp nước và hệ thống phòng cháy chữa cháy.
• Van  thép: Loại này thường được sử dụng trong các ứng dụng có áp suất và nhiệt độ cao, như hệ thống đường dẫn dầu nóng hoặc hơi nóng bão hòa.
• Van inox 304, 316 (thép không gỉ): Chúng thường được áp dụng trong các hệ thống xử lý nước thải thô và trong các ứng dụng hóa chất loãng.
• Van nhựa: Loại này thích hợp cho các hệ thống đường ống sử dụng trong việc vận chuyển hóa chất. Sự lựa chọn giữa các loại nhựa như PVC, UPVC, PP phụ thuộc vào loại hóa chất, nồng độ và nhiệt độ cụ thể của ứng dụng.
